蛭石產品類別有金黃色蛭石，銀白色蛭石；品種有蛭石片，蛭石粉，園藝蛭石，混合膨脹蛭石等。

蛭石是一種層狀結構的含鎂的水鋁硅酸鹽次生變質礦物，原礦外似云母，通常由黑（金）云母經熱液蝕變作用或風化而成，因其受熱失水膨脹時呈撓曲狀，形態酷似水蛭，故稱蛭石。蛭石的化學式為Mg x (H 2 O)｛Mg 3～x 〔AlSiO 3 O 10 〕(OH) 2 ｝。蛭石按階段性劃分為蛭石原礦和膨脹蛭石，按顏色分類可分為金黃色蛭石、銀白色蛭石、乳白色蛭石。

　　蛭石具有隔熱、耐凍、抗菌、防火、吸水、吸聲等性能，在800～1000℃下焙燒0.5～1.0分鐘，體積可速增大8～15蓓，可達30蓓。膨脹后的比重50-200kg/m3，顏色變為金黃或銀白色，生成一種質地疏松的膨脹蛭石。

　　膨脹蛭石用于建筑、冶金、化工、輕工、機械、電力、石油及交通運輸等部門，國外主要用在建筑、絕緣、填料和農業、園藝等方面。

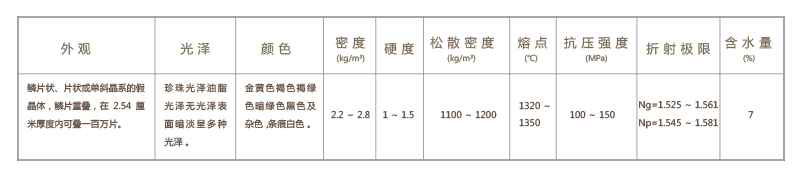

(一)物理性質

　　蛭石具有隔熱、耐凍、防火、吸水、吸聲等性能，在800～1000℃下焙燒0.5～1.0分鐘，體積可速增大8～15蓓，可達30蓓。顏色變為金黃或銀白色，生成一種質地疏松的膨脹蛭石，但不耐酸，其介電特性也較差。

　　①相對濕度100 %，24h。

　　②-20℃時，經15次凍融，其粒度組成不變。

(二)化學成分

　　蛭石屬化學成分復雜的含水鋁硅酸鹽礦物，由于其變化不定，用單一的化學式表示是困難的。一般來說，蛭石的化學分子式為：(Mg，Ca) 0.7 (Mg，Fe 3+ ，Al) 6.0 〔(Al，Si) 8.0 O 20 〕(OH 4 ·H 2 O)。通常，SiO 2 37～42%、Al 2 O 3 9～17%、Fe 2 O 3 5～18%、MgO11～23%、H 2 O5～11%，Ca、Na、K含量不定。但因水化程度不同，氧化作用不一，即使同為蛭石，其化學成分也難相同。世界部分產地的蛭石化學成分

我國蛭石的主要化學成份

　　生蛭石經高溫焙燒后，其體積能速膨脹數蓓至數/十蓓，膨脹后的蛭石平均容重為100～130kg/m 3 ，具有細小的空氣間隔層，因而是一種優良的保溫、隔熱、吸音、耐凍蝕建筑材料、工業填料、涂料及耐火材料。膨脹蛭石用于建筑、冶金、化工、輕工、機械、電力、石油及交通運輸等部門，國外主要用在建筑、絕緣、填料和農業、園藝等方面。

（一）主要用途

　　膨脹后的蛭石用途很廣，但其主要用途仍是作建筑材料。美國1986年消費結構中，用作灰漿和水泥預混合料及輕質混凝土骨料的膨脹蛭石占52%；英國用作混凝土、涂墻泥、水泥混凝劑的占40%。

　蛭石的主要用途見表。

（二）不同粒徑蛭石的應用

　　粒徑大小不同的蛭石有不同的用途，下表6列出了幾種片徑蛭石的應用情況。
